亚洲成人AV,女人扒开屁股让男人桶,日本中国内射bbxx,少妇人妻偷人精品视蜜桃

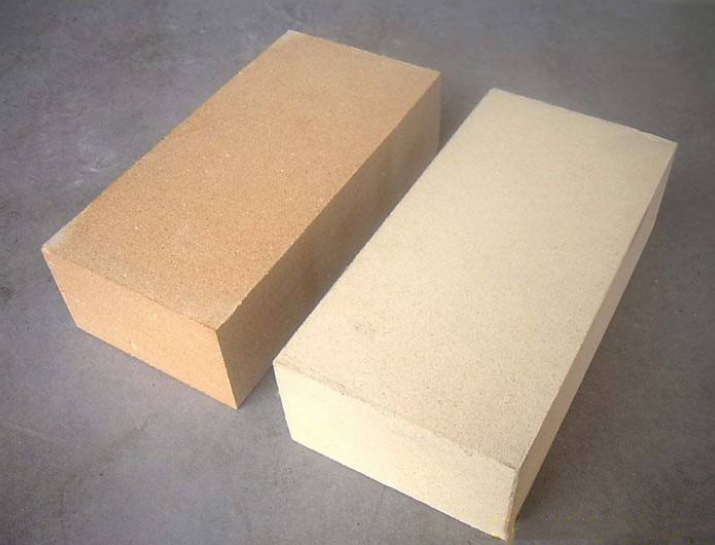

硅磚是以SiO2為主要成分的耐火材料，其SiO2含量不低于93%，屬于酸性耐火材料。SiO2有7個變體和1個非晶體變體，Si02變體在加熱過程中發(fā)生多晶轉(zhuǎn)變,并伴隨較大的體積變化，硅磚工藝過程就是圍繞石英晶型轉(zhuǎn)變進行的。

硅磚的原料是硅石。硅磚是在按一定顆粒度粉碎的硅石中，加入礦化劑石灰乳，粘結(jié)劑亞硫酸紙漿廢液,以及10%左右的廢硅磚粉,經(jīng)混練、成型、干燥，在1430℃以下燒成的耐火制品。礦化劑能是石英轉(zhuǎn)化為比較穩(wěn)定的鱗石英晶體結(jié)構(gòu)，此外,它SiO2作用生成液相，緩沖石英轉(zhuǎn)化時因體積變化而產(chǎn)生應(yīng)力，減輕開裂程度,并可填充裂紋和顆粒間隙，增加其強度。硅磚燒成過程中,要嚴格控制升溫速度，防止石英轉(zhuǎn)化過程中產(chǎn)生劇烈的體積膨脹。在高溫燒制過程中還要確保在高溫下的保溫時間，以使石英完全轉(zhuǎn)化為鱗石英或方石英。

硅磚制品的性能特點：

1)石英轉(zhuǎn)化完全，真比重低(2.34以下，殘余石英含量少(1%以下)，使用時體積變化小。

2)氣孔率低，體積密度大，耐壓強度高，耐磨性好

3)純度高，荷重軟化點溫度〉1650℃，耐高溫不變形

4)抗高溫蠕變性能好

5)熱膨脹率低，高溫體積穩(wěn)定

6)質(zhì)量指標穩(wěn)定，外觀規(guī)整,尺寸精確
